Verkabelung Serverschrank: Planung & Umsetzung

Das Wichtigste in Kürze:

• Verkabelung Serverschrank – kurz erklärt: Strukturierte Planung und Dokumentation aller Strom- und Datenverbindungen im Server Rack für mehr Ordnung und Sicherheit.
• Minimierung von Ausfallzeiten: Durch gut dokumentierte und ordentliche Kabelverbindungen lassen sich Probleme schneller identifizieren und beheben, wodurch die Häufigkeit und Dauer von Netzwerkausfällen sinkt.
• Erhöhte Sicherheit und Ordnung: Eine saubere Verkabelung senkt das Risiko von Sicherheitsproblemen und erleichtert die langfristige Wartung, was Ausfallrisiken im Vorfeld mindern kann.

Die Verkabelung eines Serverschranks – auch als "Rack Verkabelung" oder "Server Rack Verkabelung" bezeichnet – umfasst die strukturierte Planung, Installation und Dokumentation aller physischen Netzwerk- und Stromverbindungen innerhalb eines IT-Racks. Ziel ist es, ein geordnetes, wartungsfreundliches und sicheres IT-Umfeld zu schaffen, das sowohl den täglichen Betrieb als auch zukünftige Erweiterungen zuverlässig unterstützt.

Eine strukturierte Verkabelung im Serverschrank beinhaltet Patchkabel zwischen aktiven Komponenten (z. B. Switches, Firewalls, Router) sowie Verbindungen zu Patchfeldern, Stromleisten und weiteren Infrastrukturelementen. Ohne durchdachte Planung entsteht schnell sogenanntes "Kabelchaos", das Fehler, Ausfälle oder sogar Sicherheitsrisiken nach sich ziehen kann – wie etwa erschwerte Fehlersuche oder erhöhte Brandgefahr.

Warum ist eine strukturierte Verkabelung im Serverschrank notwendig?

• Betriebssicherheit: Geknickte oder lose Kabel können Kurzschlüsse oder Verbindungsabbrüche verursachen.
• Wartbarkeit: Eine klar strukturierte und dokumentierte Verkabelung erlaubt eine schnelle Fehlerdiagnose sowie reibungslosen Betrieb und Umbau.
• Effizienz: Saubere Verkabelung spart Zeit bei der Installation und langfristig bei der Wartung.
• Skalierbarkeit: Neue Komponenten lassen sich schneller und sicherer integrieren.

Zudem verlangen auch gesetzliche Vorgaben wie die DIN EN 50174 eine normgerechte Umsetzung strukturierter Netzwerkverkabelung.

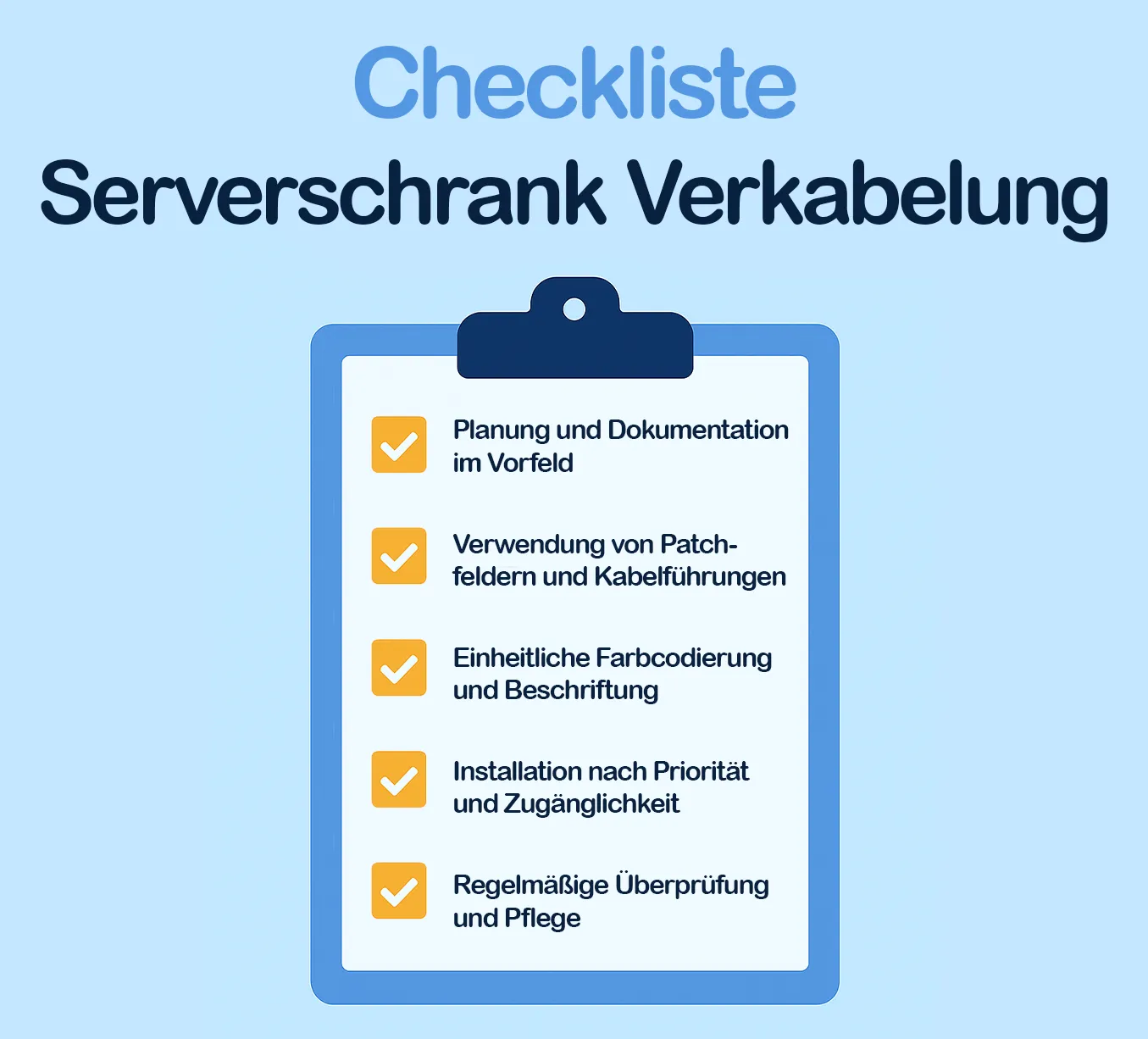

So gelingt die perfekte Serverschrank Verkabelung

1. Planung und Dokumentation im Vorfeld

• Bestandsaufnahme: Welche Geräte sind vorhanden? Welche Kabeltypen werden benötigt?
• Nutzung von Planungstools wie Docusnap zur Vorabmodellierung von Racks, Ports, Netzplänen und Topologien.
• Festlegung von Farb- und Längenstandards für Kabel.

2. Verwendung von Patchfeldern und Kabelführungen

• Trennung von Strom- und Netzwerkkabeln: Reduziert elektromagnetische Störungen und minimiert Ausfallrisiken.
• Einsatz von horizontalen und vertikalen Kabelführungen: Sorgt für eine strukturierte Leitungsführung und verbessert Luftzirkulation sowie Zugänglichkeit.
  • Horizontale Kabelführungen: Führen zwischen Geräten innerhalb einer Höheneinheit (HE); bieten kurze Wege, übersichtliche Frontverkabelung und einfache Wartung.
  • Vertikale Kabelführungen: Verlaufen entlang der Seiten des Racks, ideal für Backbone-Verbindungen und strukturierte Führung über mehrere Ebenen.
• Patchfelder nutzen: Dienen als zentrale Verbindungspunkte zwischen aktiven Komponenten und Verteilern. Sie erleichtern Umbauten und Fehlerdiagnosen und sind unverzichtbar für professionelles Kabelmanagement.

3. Einheitliche Farbcodierung und Beschriftung

• Farbige Kennzeichnung (z. B. Rot für Strom, Blau für LAN, Gelb für VLAN). Diese Farbschemata sind nicht normativ, sondern bewährte Praxis. Entscheidend ist die konsistente und dokumentierte Anwendung.
• Jede Leitung mit Quelle und Ziel beschriften, z. B. „Switch A Port 1 → Patchpanel 2 Port 8“.

4. Installation nach Priorität und Zugänglichkeit

• Zuerst zentrale Komponenten wie Router, Core-Switches und Firewalls.
• Danach Access-Switches und Server.
• Platz für künftige Erweiterungen einplanen.

5. Regelmäßige Überprüfung und Pflege

• Sichtprüfung alle 3–6 Monate.
• Sofortige Nachdokumentation bei Änderungen.
• Alternde oder beschädigte Kabel rechtzeitig ersetzen.

Umsetzung und häufige Fehler bei der Server Rack Verkabelung

Für eine zuverlässige Rack Verkabelung sollten grundlegende Planungs- und Installationsprinzipien eingehalten werden:

• Redundanz berücksichtigen und kritische Verbindungen doppelt auslegen.
• Kabelwege gezielt planen, inklusive Führungsschienen und Trassen.
• Zugentlastung nicht vergessen, um mechanische Belastung zu vermeiden.
• Luftstrom und Kühlung beachten, indem Kabel Lüfter nicht behindern.
• Normen einhalten: DIN EN 50173, 50174 und ISO/IEC 14763 dienen als Grundlage.

Typische Fehler wie fehlende Beschriftung, Kabelsalat, zu kurze Kabel oder vermischte Leitungswege führen zu schwer wartbaren und fehleranfälligen Umgebungen. Diese lassen sich mit konsequenter Planung, sauberer Dokumentation und Werkzeugen wie Docusnap zuverlässig vermeiden. Ein tiefergehender Blick auf die Herangehensweise an dieses Thema findet sich im Beitrag „Dokumentation der IT-Verkabelung“.

Sicherheits- und Rechtsaspekte der Rack Verkabelung

Eine fachgerechte Verkabelung schützt nicht nur vor technischen Problemen, sondern ist auch sicherheitsrelevant:

• Brandschutz: Verhedderte oder beschädigte Kabel erhöhen die Brandlast.
• Haftung: Fehlende Dokumentation kann bei Schäden zur Betreiberhaftung führen.
• Auditfähigkeit: Zertifizierungen (z. B. ISO 27001) verlangen vollständige Nachvollziehbarkeit.

Ein strukturierter Serverschrank zeigt auf einen Blick:

• welche Verbindungen bestehen,
• welche Ports frei oder belegt sind,
• ob Netz und Strom korrekt getrennt wurden.

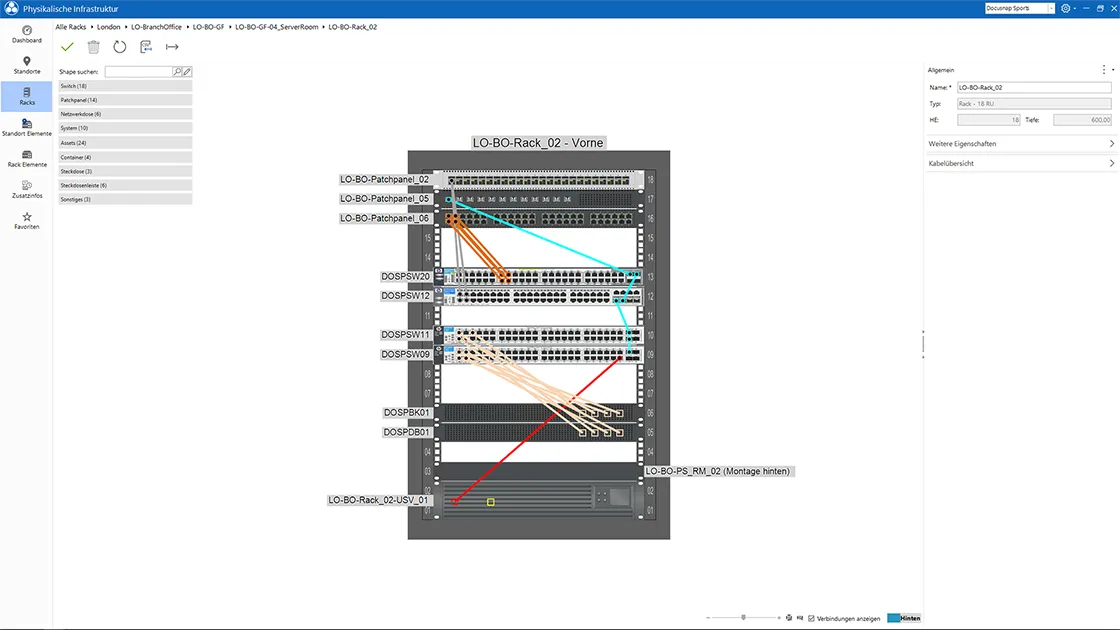

Warum Docusnap bei der Serverschrank Verkabelung den Unterschied macht

Docusnap unterstützt IT-Abteilungen bei Planung, Visualisierung und Pflege strukturierter Verkabelung durch:

• Automatische Erfassung von IT-Komponenten (via Netzwerk-Scan, SNMP etc.)
• Grafische Darstellung in Racks, Topologien und Netzplänen
• Verwaltung einzelner Patchfelder und Verbindungen
• Exportierbare Dokumentation für Wartung und Audits
• Nutzer- und Zugriffsverwaltung für IT-Teams

So reduziert Docusnap den Pflegeaufwand und verbessert gleichzeitig Transparenz, Effizienz und Betriebssicherheit.

Wie die Dokumentation Ihrer Serverschrank Verkabelung in Docusnap konkret umgesetzt wird, entdecken Sie im Video:

FAQ zur Server Rack Verkabelung

Was ist der Unterschied zwischen horizontaler und vertikaler Kabelführung?
Horizontale Führung erfolgt innerhalb einer Höheneinheit, vertikale entlang der Seiten des Racks für Etagen- oder Backbone-Verbindungen.

Welche Normen gelten für die Serverschrank Verkabelung?
DIN EN 50173, 50174 sowie ISO/IEC 14763 regeln Planung, Installation und Dokumentation.

Wie dokumentiere ich meine Verkabelung am besten?
Mit Tools wie Docusnap lassen sich Netzpläne, Patchfelder und Portbelegung visuell und datenbankgestützt erfassen.

Was kostet eine strukturierte Verkabelung?
Je nach Umfang und Komponenten unterschiedlich. Die Investition zahlt sich durch Effizienz und geringere Ausfallrisiken aus.

Wie oft sollte eine Kontrolle erfolgen?
Alle 3–6 Monate Sichtprüfung, bei Änderungen sofortige Nachdokumentation.

‍
