Netzwerkkabel Belegung im Unternehmen: RJ45 Pinbelegung T568A & T568B für IT-Admins

Das Wichtigste in Kürze:

• ‍Pinbelegung ist Handwerk – Dokumentation ist Verantwortung: T568A und T568B sind technisch gleichwertig, entscheidend ist die Einheitlichkeit im gesamten Netzwerk. In Unternehmensumgebungen mit Patchpanels, VLANs und hunderten Endgeräten ist jedoch nicht die Belegung das eigentliche Risiko – sondern fehlende Dokumentation, die im Störungsfallstundenlange Fehlersuche auslöst.
• Normen schreiben Dokumentation vor: BSI-Grundschutz(SYS.1.1), ISO/IEC 27001 und DIN EN 50173 verlangen eine nachvollziehbare,aktuelle Dokumentation der physischen Netzwerkinfrastruktur. Wer im Audit keine lückenlosen Verkabelungsnachweise vorlegen kann, riskiert Beanstandungen –unabhängig davon, ob die Kabel korrekt gecrimpt sind.
• Automatisierung löst das Dokumentationsproblem: Manuelle Verkabelungsdokumentation in Excel oder Visio ist fehleranfällig und veraltet schnell. Software wie Docusnap erfasst Netzwerkknoten, Switchports und Verbindungen automatisiert – und hält die Dokumentation dauerhaft aktuell, ohne dass jede Änderung manuell nachgepflegt werden muss.

Stellen Sie sich vor: In einem mittelständischen Unternehmen mit 200 Arbeitsplätzen treten nach einer Umbaupause sporadische VoIP-Ausfälle auf. Switches werden neu gestartet, Firmware aktualisiert, Anbieter kontaktiert. Die Ursache ist am Ende trivial: Fünf Patchpanel-Ports waren nach T568B belegt, alle Netzwerkdosen nach T568A. Vertauschte Adernpaare – ein Crimping-Fehler von vor drei Jahren, nirgends dokumentiert.

Für IT-Administratoren und IT-Leiter ist die RJ45 Pinbelegung kein akademisches Thema. Sie ist die physische Grundlage des Netzwerks – und gleichzeitig eine der häufigsten Fehlerquellen, die in Ticketsystemen als 'sporadische Verbindungsprobleme' auftauchen, weil niemand mehr weiß, was wie verlegt wurde.

Dieser Artikel erklärt, was Sie zur RJ45 Belegung und den Standards T568A und T568B wissen müssen – kompakt und ohne Umweg. Und er zeigt, warum korrekte Pinbelegung nur die halbe Miete ist: In Unternehmensumgebungen ist die strukturierte Dokumentation der Netzwerkverkabelung genauso kritisch wie das Crimpen selbst.

Was ist die RJ45 Pinbelegung – und warum ist sie für IT-Admins relevant?

Die Netzwerkkabel Belegung beschreibt die Zuordnung der acht Adern eines Twisted-Pair-Kabels (CAT5e, CAT6, CAT7) zu den acht Pins eines RJ45-Steckers. Vier verdrillte Adernpaare – Blau, Orange, Grün, Braun – werden nach einem definierten Farbcode auf die Pins 1–8 aufgelegt.

Warum ist das für IT-Verantwortliche relevant? Weil in Unternehmensumgebungen nicht ein Kabel gecrimpt wird, sondern Dutzende oder Hunderte – von verschiedenen Technikern, zu verschiedenen Zeitpunkten, nach verschiedenen Standards. Jede Abweichung ist eine potenzielle Fehlerquelle, die sich erst Monate später manifestiert: als Verbindungsabbruch, als PoE-Ausfall, als Gigabit-Einbruch, der sich nicht erklären lässt.

Die Pinbelegung ist nicht das Problem. Das Problem entsteht, wenn niemand mehr nachvollziehen kann, welcher Port nach welchem Standard belegt wurde.

568A vs. T568B: Die Pinbelegung im direkten Vergleich

Beide Standards wurden von der Electronic Industries Alliance (EIA) und der Telecommunications Industry Association (TIA) definiert. Sie sind technisch gleichwertig – der Unterschied liegt ausschließlich in der Position der Adernpaare 2 (Orange) und 3 (Grün).

T568A – Pinbelegung:

• Pin 1: Weiß-Grün | Pin 2: Grün | Pin 3: Weiß-Orange | Pin 4: Blau
• Pin 5: Weiß-Blau | Pin 6: Orange | Pin 7: Weiß-Braun | Pin 8: Braun

T568B – Pinbelegung:

• Pin 1: Weiß-Orange | Pin 2: Orange | Pin 3: Weiß-Grün | Pin 4: Blau
• Pin 5: Weiß-Blau | Pin 6: Grün | Pin 7: Weiß-Braun | Pin 8: Braun

Für IT-Admins gilt: T568A ist in Europa verbreitet und entspricht dem historischen Farbcode europäischer Telefonverkabelung. T568B ist international der De-facto-Standard, insbesondere in Nordamerika und in Unternehmensnetzen weltweit. Beide sind normkonform nach ANSI/TIA-568 – aber nie beide gleichzeitig im selben Netzwerk.

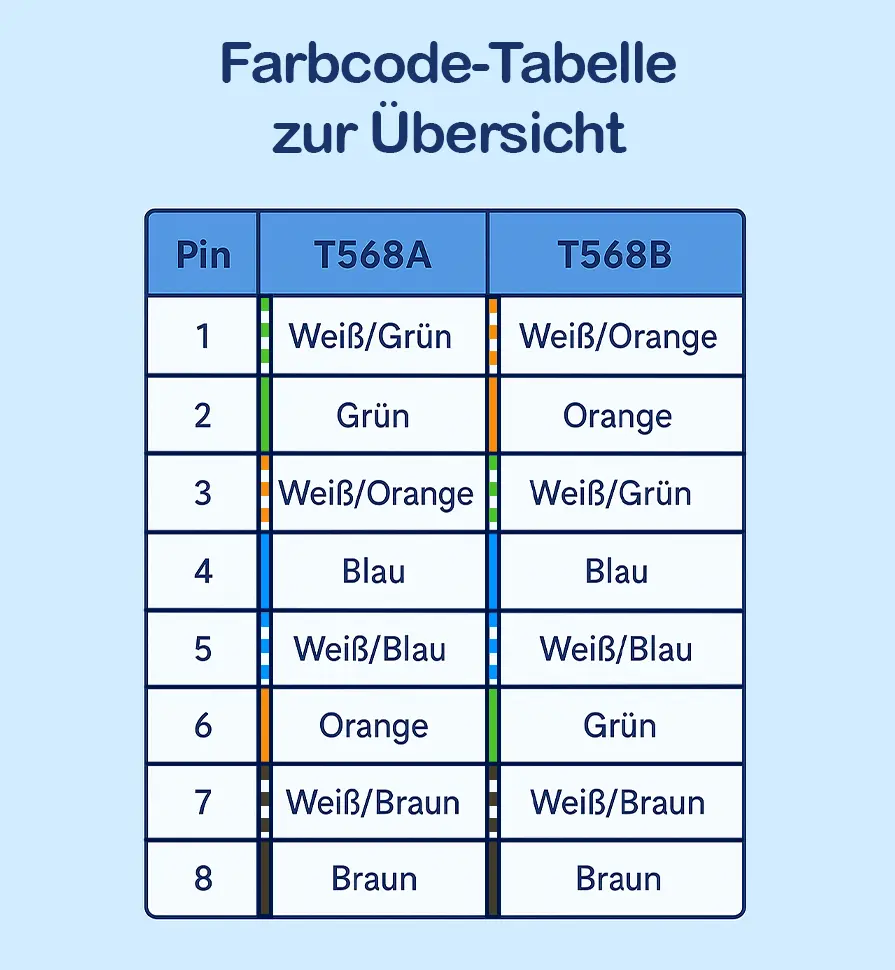

RJ45 Farbcode-Tabelle (T568A & T568B)

‍

‍

Pin | T568A | T568B | Aderpaar

• Pin 1 | Weiß-Grün | Weiß-Orange | Paar 3 / Paar 2
• Pin 2 | Grün | Orange | Paar 3 / Paar 2
• Pin 3 | Weiß-Orange | Weiß-Grün | Paar 2 / Paar 3
• Pin 4 | Blau | Blau | Paar 1
• Pin 5 | Weiß-Blau | Weiß-Blau | Paar 1
• Pin 6 | Orange | Grün | Paar 2 / Paar 3
• Pin 7 | Weiß-Braun | Weiß-Braun | Paar 4
• Pin 8 | Braun | Braun | Paar 4

Hinweis für Audits: Dokumentieren Sie nicht nur den verwendeten Standard, sondern auch, welche Kabelkategorie (CAT5e, CAT6, CAT6a) pro Strecke verbaut ist. Das ist relevant für Compliance-Nachweise nach DIN EN 50173 und für spätere Bandbreitenerweiterungen.

Gigabit-Ethernet, PoE und Crossover: Was Admins wissen müssen

Fast Ethernet (100Base-TX) nutzt nur zwei Adernpaare (Pin 1/2 und 3/6). Gigabit-Ethernet (1000Base-T) und Power-over-Ethernet (PoE nach IEEE 802.3at/bt) benötigen alle acht Adern – ein Fehler bei einem einzigen Pin reduziert die Verbindung auf 100 Mbit/s oder unterbricht die Stromversorgung angeschlossener Geräte (VoIP-Telefone, WLAN-Access-Points, IP-Kameras).

Crossover-Kabel (ein Ende T568A, ein Ende T568B) sind in modernen Netzwerken weitgehend obsolet, da nahezu alle Switches und Netzwerkkarten Auto-MDI/X unterstützen. Relevant bleibt das Thema nur noch bei Legacy-Infrastruktur oder bei der Fehlersuche in älteren Umgebungen.

RJ45-Stecker crimpen: Kompaktanleitung für den Unternehmenseinsatz

Diese Kurzreferenz richtet sich an IT-Administratoren, die gelegentlich selbst Hand anlegen oder Techniker kontrollieren.

1. Kabelmantel 2–3 cm abisolieren – Adernpaare nicht beschädigen
2. Adernpaare auftrennen – Drillungen maximal 13 mm auflösen (CAT6-Anforderung)
3. Adern nach gewähltem Standard sortieren (T568A oder T568B) – Farbreihenfolge vor dem Crimpen prüfen
4. Adern gerade abschneiden – Kabelmantel muss bis in den Stecker reichen (Zugentlastung)
5. Alle acht Adern bis zur Steckerspitze einführen – Kupfer muss vorne sichtbar sein
6. Crimpen bis zum hörbaren Klicken – Metallkontakte müssen vollständig eingedrückt sein
7. Mit Kabeltester prüfen – bei korrektem Straight-Through-Kabel leuchten Pins 1–8 parallel

Wichtig für die Praxis: Notieren Sie direkt bei der Installation, welcher Standard verwendet wurde. Wer das nicht tut, schafft die Voraussetzung für das eingangs geschilderte Drei-Tage-Debugging.

Wer Netzwerkkabel regelmäßig selbst konfektioniert, findet in unserem Artikel zum Netzwerkkabel patchen weiterführende Hinweise zur professionellen Umsetzung im Unternehmensumfeld.

Netzwerkverkabelung im Unternehmen: Wo Technik allein nicht reicht

In kleinen Umgebungen reicht ein selbst gecrimptetes Kabel. In Unternehmensnetzen mit mehreren Standorten, Patchpanels, Verteilern und hunderten Switchports ist die korrekte Pinbelegung nur der Ausgangspunkt.

Die eigentliche Herausforderung beginnt danach: Wer hat welches Kabel verlegt? Welcher Switchport führt zu welchem Arbeitsplatz? Welche Strecken sind nach T568A, welche nach T568B belegt? Welche Kabelkategorie ist auf welcher Trasse verbaut?

Ohne Antworten auf diese Fragen ist jede Fehlersuche ein Ratespiel. Laut Branchenerfahrungswerten sind bis zu 70 % aller Netzwerkprobleme auf mangelhafte Verkabelung oder fehlende Dokumentation zurückzuführen – nicht auf fehlerhafte Pinbelegung allein, sondern auf die fehlende Nachvollziehbarkeit.

Eine korrekt gecrimptete Infrastruktur ohne Dokumentation ist wie ein Rechenzentrum ohne Inventarliste: Im Normalbetrieb funktioniert alles – bis es nicht mehr funktioniert.

Was eine vollständige Netzwerkverkabelungs-Dokumentation abdecken muss:

• Patchpanel-Belegung mit Port-zu-Port-Zuordnung (inkl. verwendeter Standard: T568A/B)
• Switch-Port-Dokumentation inkl. VLAN-Zuordnung und angebundener Geräte
• Kabelkategorie (CAT5e, CAT6, CAT6a) und Kabeltyp pro Trasse
• IP- und MAC-Adressen aller angebundenen Endgeräte
• Datum der Verkabelung und zuständiger Techniker
• Änderungshistorie für Audits und Revisionen

Wie ein vollständiger Netzwerkschrank strukturiert und dokumentiert wird, zeigt unser Artikel zur Netzwerkschrank Verkabelung.

Strukturierte Verkabelung dokumentieren: Normen & Compliance

IT-Verantwortliche in regulierten Umgebungen stehen unter Dokumentationspflicht – nicht nur aus operativen Gründen, sondern aus rechtlichen:

• BSI IT-Grundschutz (SYS.1.1 / INF.12): Fordert eine nachvollziehbare Dokumentation der physischen Netzwerkinfrastruktur inklusive Verkabelungswegen, Anschlussdosen und Patchfelder
• ISO/IEC 27001 (Anhang A.11): Verlangt physische Sicherheitsmaßnahmen und deren Dokumentation für kritische IT-Infrastruktur
• DIN EN 50173 / ISO/IEC 11801: Definiert Anforderungen an die strukturierte Gebäudeverkabelung und deren normgerechte Dokumentation
• DSGVO / IT-Sicherheitsgesetz: Indirekte Dokumentationspflicht über Nachweis technisch-organisatorischer Maßnahmen (TOMs)

Was im Audit verlangt wird:

• Aktuelle, vollständige Übersicht aller Netzwerkverbindungen
• Nachvollziehbarkeit von Änderungen (Wer hat wann was geändert?)
• Nachweis normkonformer Verkabelung (DIN EN 50173)
• Dokumentierter Ist-Zustand der physischen Infrastruktur

Stellen Sie sich vor: Ihr Unternehmen wird nach ISO 27001 zertifiziert. Der Auditor fragt nach der vollständigen Dokumentation der physischen Netzwerkinfrastruktur – Patchpanel-Belegung, Switchport-Zuordnung, Kabelkategorien. Wie lange würde es in Ihrer aktuellen Umgebung dauern, diese Übersicht zusammenzustellen?

Netzwerkdokumentation automatisieren mit Docusnap

Manuelle Dokumentation in Excel-Tabellen oder Visio-Diagrammen hat zwei strukturelle Probleme: Sie ist beim Erstellen zeitintensiv – und sie ist vom ersten Tag an dabei, zu veralten. Jede Netzwerkänderung, jeder neue Switchport, jedes getauschte Kabel muss manuell nachgepflegt werden. In der Praxis geschieht das selten konsequent.

Docusnap löst dieses Problem durch Automatisierung:

• Automatische Erkennung: Docusnap scannt das Netzwerk und erfasst alle Knoten, Switchports, IP- und MAC-Adressen sowie Verbindungen – ohne manuelle Eingabe
• Physische Infrastruktur: Der integrierte Infrastruktur-Editor bildet Patchpanels, Verteilerschränke und Verkabelungswege grafisch ab und hält sie aktuell
• Topologie-Visualisierung: Automatisch generierte Netzwerkpläne zeigen die gesamte physische und logische Infrastruktur auf einen Blick
• Audit-ready: Alle Daten sind revisionssicher gespeichert, Änderungen nachvollziehbar – bereit für BSI-, ISO- und DSGVO-Audits
• CMDB-Integration: IT-Assets, Abhängigkeiten und Verkabelung in einer ITIL-konformen Configuration Management Database

Was das in der Praxis bedeutet: Ein IT-Administrator eines mittelständischen Produktionsunternehmens mit drei Standorten und 400 Arbeitsplätzen benötigte bisher zwei Wochen, um nach einer Umstrukturierung die Netzwerkdokumentation zu aktualisieren. Mit Docusnap reduziert sich der Aufwand auf einen automatisierten Scan – die aktualisierte Dokumentation steht innerhalb von Stunden zur Verfügung.

Mehr erfahren:

🔗 IT-Dokumentation mit Docusnap

🔗 Netzwerkschrank-Verkabelung dokumentieren

‍

Noch schneller erklärt: In unserem Docusnap YouTube-Video erfahren Sie anschaulich, wie Sie Ihre Netzwerkdokumentation mit Docusnap effizient umsetzen.

‍
