Ring Topologie: Aufbau, Einsatz und Vorteile für moderne Netzwerke

Das Wichtigste in Kürze:

  • Was ist eine Ringtopologie? Ein Netzwerkaufbau, bei dem jede Station mit zwei weiteren verbunden ist – die Daten zirkulieren im geschlossenen Kreis von Knoten zu Knoten.
  • Gezielte Einsatzbereiche: Ideal für industrielle Anlagen, Glasfasernetze oder ausfallsichere Backbone-Strukturen, in denen deterministische Kommunikation gefragt ist.
  • Sorgfältige Planung entscheidend: Für einen stabilen Betrieb braucht es Redundanzkonzepte, transparente Verbindungen und eine umfassende Dokumentation der Netzwerkstruktur.
  • Ring Topologie einfach erklärt

    Ein modernes Produktionsunternehmen verbindet seine Maschinensteuerungen an zwei Standorten über ein intelligentes Glasfasernetzwerk in Ringtopologie. Die Vorteile liegen klar auf der Hand: Daten werden zuverlässig, gleichmäßig und ausfallsicher übertragen – auch wenn eine Verbindung einmal ausfallen sollte, übernimmt die Gegenrichtung automatisch den Datenfluss. Diese Praxis zeigt, wie eine durchdachte Netzwerkstruktur die Effizienz steigert, Ausfallzeiten minimiert und die IT-Abteilung entlastet.

    Was ist eine Ring Topologie?

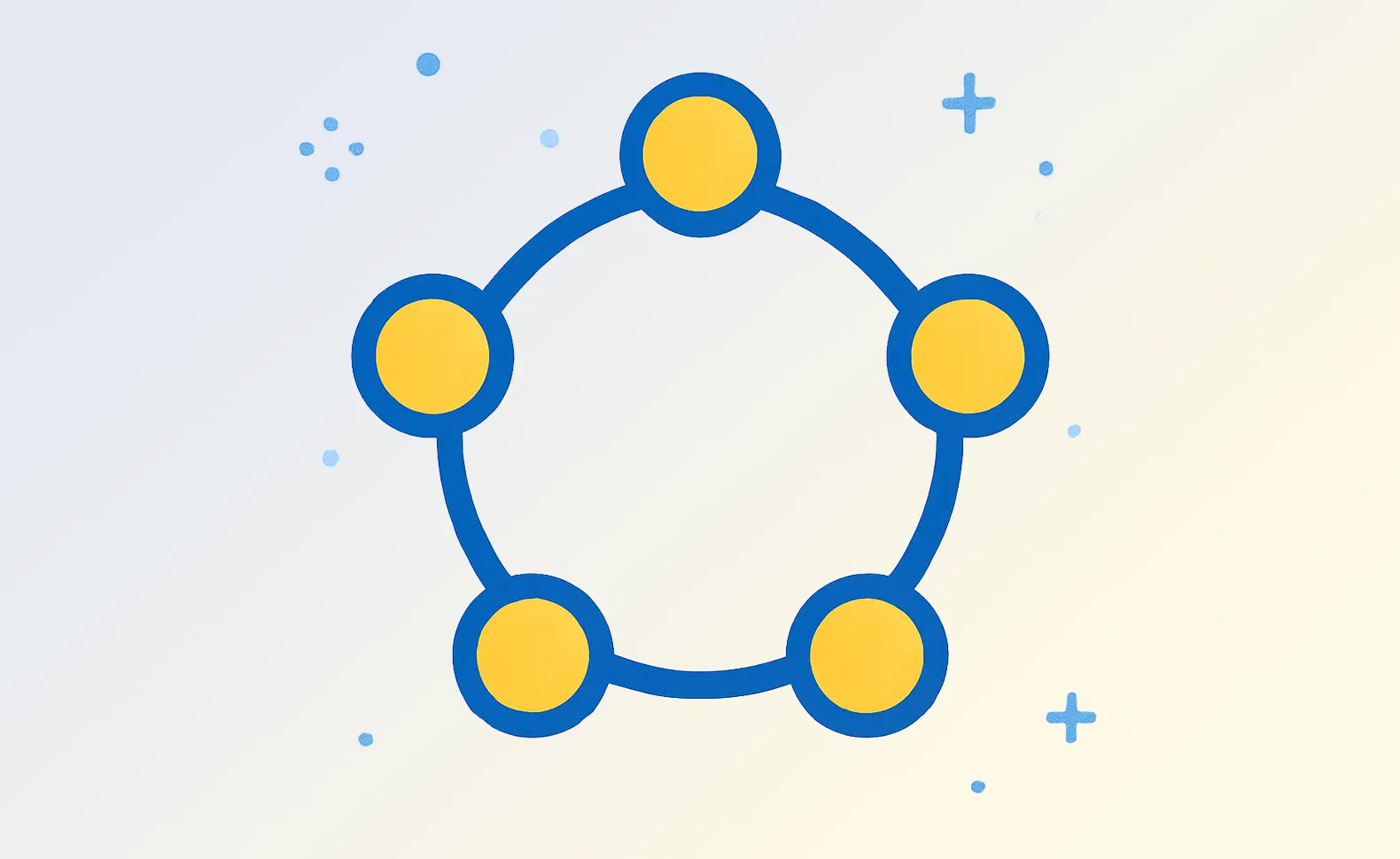

    Die Ring Topologie (auch als Ringtopologie geschrieben) ist eine Netzwerkstruktur, bei der jede Station mit genau zwei weiteren Stationen verbunden ist. Die Datenpakete bewegen sich in einer Richtung – im Kreis – von einem Gerät zum nächsten, bis sie ihr Ziel erreicht haben.

    Im Gegensatz zur Stern- oder Bus-Topologie entsteht hier ein geschlossener Kreislauf, der Datenverkehr effizient regeln kann. Diese Struktur kommt vor allem in industriellen Netzwerken, bei Token-Ring-Netzwerken oder bei bestimmten Glasfasernetzwerken zum Einsatz.

    Warum ist die Wahl der Topologie wichtig?

    Die Auswahl der richtigen Topologie beeinflusst:

    • Zuverlässigkeit und Fehlertoleranz des Netzwerks
    • Wartungsaufwand und Fehlersuche
    • Skalierbarkeit und Kostenstruktur

    Gerade in unternehmenskritischen Bereichen, etwa in der Produktion oder bei verteilten Standorten, muss klar sein, wie die Geräte miteinander verbunden sind – sowohl physisch als auch logisch. Die Ring Topologie hat hier spezifische Stärken, aber auch Schwächen.

    Vorteile und Nachteile der Ring Topologie

    Vorteile:

    • Gleichberechtigter Datenfluss: Keine Bevorzugung einzelner Knoten
    • Deterministische Kommunikation: Besonders in industriellen Netzen wichtig (z. B. Profibus oder Token Ring)
    • Einfache Erweiterung: Zusätzliche Knoten lassen sich ohne große Umstrukturierung einfügen
    • Geringe Kollisionen: Durch den Token-Passing-Mechanismus (bei aktiven Ringnetzen)

    Nachteile:

    • Anfälligkeit bei Ausfall einzelner Knoten (außer bei redundanter Auslegung)
    • Fehlersuche kann aufwendig sein, wenn die Topologie nicht dokumentiert ist
    • Leistungseinbußen bei hohem Datenaufkommen

    Praxisbezug: Wo wird die Ringtopologie heute noch eingesetzt?

    Auch wenn Ethernet-basierte Netzwerke in Stern-Topologie heute dominieren, kommt die Ring Topologie in spezifischen Einsatzszenarien nach wie vor vor:

    • In Produktionsanlagen: z. B. bei der Maschinensteuerung via Profinet oder Modbus
    • In Glasfasernetzen mit FDDI (Fiber Distributed Data Interface)
    • In Backbone-Verbindungen, bei denen eine redundante Ringstruktur für Ausfallsicherheit sorgt

    In modernen Netzwerken wird die Ringtopologie oft mit Selbstheilungsmechanismen kombiniert: Fällt eine Verbindung aus, übernimmt die Gegenrichtung den Datenfluss. Das setzt jedoch eine exakte Dokumentation voraus – und hier kommt Docusnap ins Spiel.

    Umsetzung: Wie plane ich eine Ringtopologie richtig?

    1. Anwendungsfall prüfen

    • Ist eine Ringtopologie für Ihre Anforderungen sinnvoll?
    • Gibt es Anforderungen an Ausfallsicherheit, z. B. im Rahmen der ISO 27001 oder branchenspezifischen IT-Sicherheitskatalogen (z. B. BSI)?

    2. Planung der Netzwerkkomponenten

    • Welche Geräte sollen in den Ring eingebunden werden?
    • Benötigen Sie aktive Komponenten mit Ring-Support (z. B. Switches mit RSTP)?

    3. Redundanz berücksichtigen

    • Ist ein Dual-Ring vorgesehen?
    • Wird bei einem Ausfall eine Gegenrichtung aktiviert?

    4. Dokumentation mit Docusnap

    • Erfassen Sie die Topologie automatisiert mit der Netzwerkerkennung von Docusnap
    • Pflegen Sie Netzpläne und nutzen Sie die Funktion Topologiediagramme
    • Nutzen Sie die Inventarisierung zur Erfassung der eingesetzten Hardware

    Wichtige Hinweise zur Umsetzung

    • Schnittstellen dokumentieren: Verbindungen zwischen VLANs oder Subnetzen klar erfassen
    • IP-Adresskonzepte abbilden: Besonders wichtig in Verbindung mit redundanten Wegen
    • Firmware und Softwareversionen der Ring-Komponenten erfassen

    Eine strukturierte Netzwerkdokumentation hilft, den Überblick zu behalten, Änderungen nachzuvollziehen und im Fehlerfall schnell reagieren zu können.

    Die Rolle von Docusnap bei der Planung und Dokumentation von Ringtopologien

    In komplexen Netzwerken ist die automatisierte Erkennung und Visualisierung der Netzwerkstruktur entscheidend. Mit Docusnap erhalten IT-Verantwortliche ein Tool, das:

    • Netzwerke agentenlos scannt
    • Physikalische und logische Topologien visualisiert
    • Verbindungen zwischen Hosts und Switches darstellt
    • Veränderungen im Netzwerk erkennt und protokolliert

    Gerade bei Ringtopologien hilft dies, potenzielle Single Points of Failure (SPOFs) zu identifizieren, redundante Verbindungen zu planen und bei einem Ausfall schnell die Ursache zu lokalisieren.

    Beispiel: Fehleranalyse im Ringnetz mit Docusnap

    Ein Unternehmen mit Produktionsstandort A und B nutzt eine Glasfaser-Ringverbindung zwischen mehreren Switches. Ein Verbindungsverlust führt zu Ausfallzeiten. Dank Docusnap kann der Administrator sofort erkennen, welche Strecke betroffen ist, wie die Umleitung erfolgt und welche Systeme betroffen sind. Die grafische Darstellung der Ringtopologie und der Verbindungswege sorgt für schnelle Reaktionszeiten und fundierte Entscheidungen.

    Fazit: Ringtopologie effizient einsetzen und strukturiert dokumentieren

    Die Ring Topologie ist auch heute noch ein relevantes Konzept – insbesondere in speziellen Anwendungsbereichen wie der industriellen Automatisierung oder bei Glasfaser-Backbones. Ihre Stärken liegen in der gleichmäßigen Datenverteilung und der strukturierten Verbindung der Netzwerkkomponenten.

    Gleichzeitig erfordert sie eine sehr genaue Planung und eine lückenlose Dokumentation, um im Fehlerfall schnell reagieren zu können. Hier bietet Docusnap als professionelle IT-Dokumentationssoftware einen entscheidenden Mehrwert: Von der Erkennung über die Visualisierung bis hin zur Änderungsüberwachung. Denn nur wer seine Netzwerktopologie kennt, kann sie auch effizient und sicher betreiben.

    Eine Übersicht über alle gängigen Netzwerktopologien finden Sie in unserem Blogartikel "Netzwerktopologien: Struktur, Arten, Vor- und Nachteile".
