VLAN erklärt: Virtual Local Area Network – Definition, Aufbau & Dokumentation

Das Wichtigste in Kürze:

• Was ist ein VLAN? Ein Virtual Local Area Network (VLAN) segmentiert ein physisches Netzwerk logisch in separate Broadcast-Domänen – ohne neue Hardware, nur per Software-Konfiguration gemäß IEEE 802.1Q. Das Ergebnis: mehr Sicherheit, weniger Traffic-Chaos, klarere Strukturen.
• Warum VLANs für IT-Sicherheit unverzichtbar sind. Ob Gäste-WLAN, Produktionsnetz oder VoIP – jedes Segment bleibt strikt isoliert. Malware kann sich nicht lateral bewegen, Audits nach NIS-2 und BSI IT-Grundschutz werden planbar, und DSGVO-Anforderungen lassen sich technisch nachweisen.
• VLAN-Dokumentation ohne manuelle Arbeit. Jede Änderung an Switch-Ports, Trunk-Konfigurationen oder VLAN-IDs muss nachvollziehbar sein – besonders bei Audits oder Personalwechsel. Docusnap inventarisiert Ihre Switches automatisch per SNMP/WMI und erstellt aktuelle VLAN-Pläne ohne manuellen Aufwand.

VLAN erklärt: Was ist ein Virtual Local Area Network?

Stellen Sie sich vor, Ihr Netzwerk ist ein großes Bürogebäude. Ohne VLANs arbeiten alle Abteilungen in einem einzigen Großraumbüro – jeder sieht, was der andere tut, und jede Ansage (Broadcast) hört das gesamte Unternehmen. Ein VLAN zieht Glaswände ein: Die Abteilungen arbeiten weiterhin im selben Gebäude, aber getrennt voneinander.

Die VLAN-Definition in einem Satz: Ein Virtual Local Area Network ist ein logisch segmentiertes Teilnetz innerhalb eines physischen Layer-2-Netzwerks, das Broadcast-Domänen per Software voneinander trennt – standardisiert durch IEEE 802.1Q.

Im Gegensatz zu einem klassischen LAN, in dem alle Geräte dieselbe Broadcast-Domäne teilen, ermöglicht ein VLAN die logische Gruppierung von Endgeräten unabhängig von ihrem physischen Standort, Stockwerk oder Switch-Port.

VLAN vs. LAN – der wesentliche Unterschied:

• LAN (physisch): Alle Geräte teilen eine Broadcast-Domäne. Jede Nachricht erreicht jeden. Trennung erfordert separate Hardware.
• VLAN (logisch): Geräte werden softwareseitig gruppiert. Broadcasts bleiben im Segment. Andere VLANs sind nur über Router oder Layer-3-Switch erreichbar. Flexible Anpassung ohne neue Kabel.

Warum VLANs heute unverzichtbar sind

1. Broadcast-Reduktion und Netzwerkstabilität

In wachsenden Netzen fluten ARP-Anfragen und Broadcast-Pakete sämtliche Ports. Das kostet Bandbreite und destabilisiert das Netz. Mit einem durchdachten VLAN-Netzwerk lassen sich Broadcast-Domänen auf überschaubare Gerätezahlen begrenzen – weniger Last, mehr Stabilität, schnelleres Netzwerk.

2. Sicherheit durch strikte Netzwerktrennung

Das Gäste-WLAN darf nicht auf interne Server zugreifen. Die CNC-Maschinen in der Produktion sollen keinen direkten Kontakt zum ERP-System haben. Ein VLAN setzt genau diese Grenzen durch – und die Firewall übernimmt das Inter-VLAN-Routing mit granularen Regeln.

Branchenspezifische Compliance-Anforderungen – PCI DSS für die Payment-Industrie, NIS-2 für kritische Infrastrukturen, BSI IT-Grundschutz für öffentliche Einrichtungen – verlangen explizit die logische Netzwerksegmentierung. VLANs sind das Mittel der Wahl. Die DSGVO fordert außerdem angemessene technische Maßnahmen zum Schutz personenbezogener Daten: Ein strikt getrenntes Produktions-VLAN stellt sicher, dass ausschließlich autorisierte Geräte Zugriff erhalten.

3. Compliance und Audit-Bereitschaft

Moderne IT-Compliance ist ohne dokumentierte Netzwerksegmentierung kaum vorstellbar. VLANs schaffen die Grundlage – aber nur eine aktuelle, vollständige Dokumentation macht sie audit-tauglich. Hier liegt eine der häufigsten Schwachstellen in der IT-Praxis: Der VLAN-Plan ist sechs Monate alt, der zuständige Admin hat das Unternehmen verlassen, und beim nächsten Audit fehlen schlicht die Nachweise.

VLAN-Netzwerk aufbauen: Die 5-Schritte-Anleitung

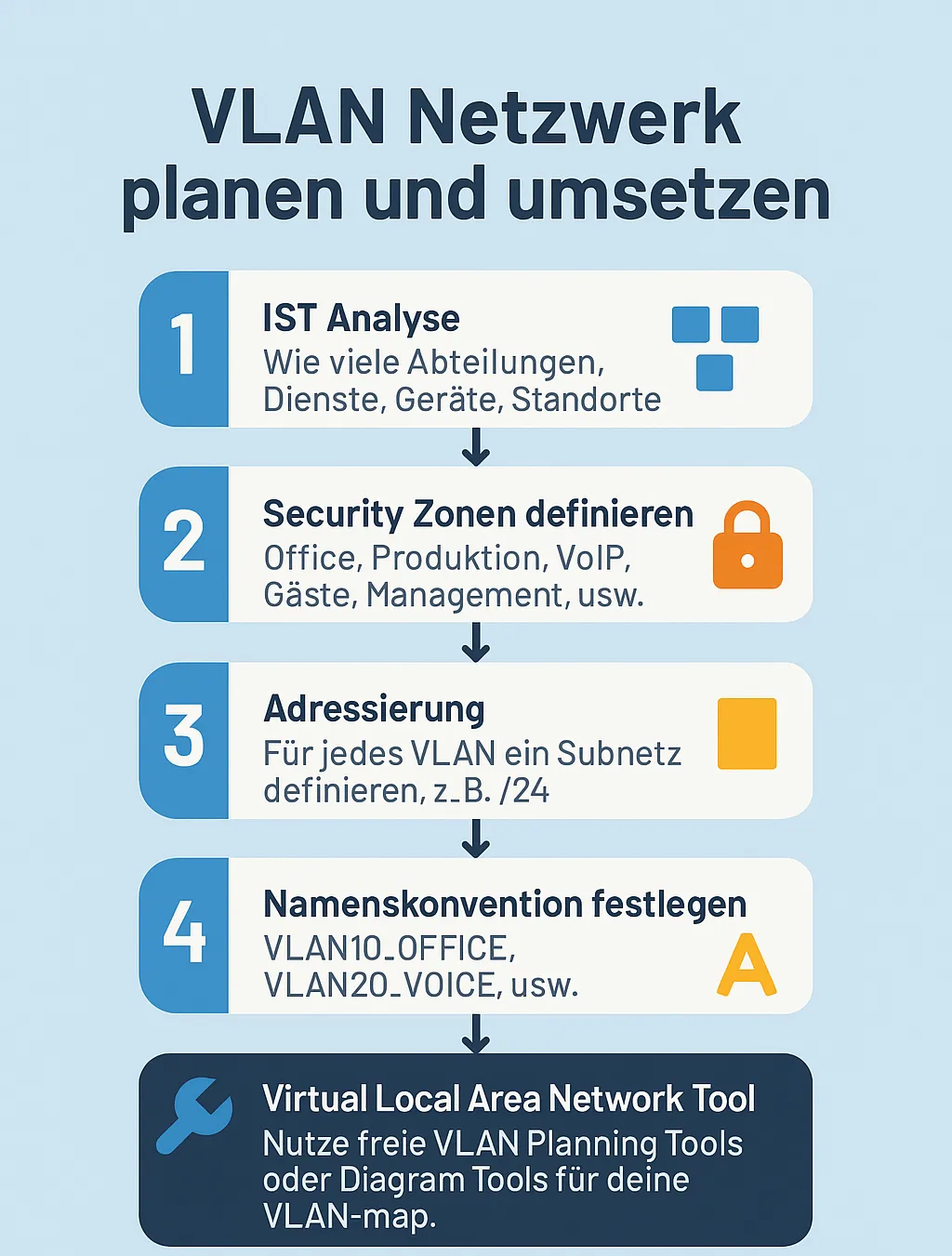

Schritt 1 – VLAN-Plan erstellen

Bevor Sie auch nur einen Switch-Port anfassen, brauchen Sie einen sauberen Plan. Diese IST-Analyse verhindert spätere Fehler und spart Stunden an Troubleshooting:

• IST-Analyse: Wie viele Abteilungen, Dienste, Standorte und Gerätetypen gibt es?
• Sicherheitszonen definieren: Office, Produktion, VoIP, Gäste, Management – je nach Unternehmen.
• Subnetz-Adressierung: Für jedes VLAN ein eigenes /24-Subnetz (z. B. 10.0.10.0/24 für VLAN 10).
• Namenskonvention einführen: VLAN10_OFFICE, VLAN20_VOICE, VLAN30_GUEST – eindeutig und skalierbar.
• VLAN-Map anlegen: Docusnap kann bestehende Topologien per SNMP automatisch erfassen und visualisieren - ideal, um einen VLAN-Netzwerkplan automatisch zu erstellen

💡 Tipp: Ein sauberer VLAN-Netzwerkplan ist das Fundament jeder erfolgreichen Segmentierung. Je komplexer die Topologie, desto wichtiger ist ein einheitliches Namensschema – besonders bei wachsenden Multi-Standort-Infrastrukturen.

Schritt 2 – Switch-VLAN konfigurieren

Auf Switch-Ebene unterscheiden Sie grundsätzlich zwei Port-Typen:

Access Port – der einfache Endgeräteanschluss

Ein Access Port gehört immer nur zu einem VLAN und sendet Pakete ohne Tag weiter. Das Endgerät (PC, Drucker, IP-Kamera) muss deshalb keine VLAN-Funktion beherrschen.

• Einsatz: Büro-PCs, Server-NICs, Drucker, IP-Kameras
• Merksatz: Access = untagged – Frames verlassen den Port ohne VLAN-Tag.

Trunk Port – die mehrspurige Leitung zwischen Switches

Ein Trunk Port transportiert mehrere VLANs gleichzeitig. Der Switch fügt jedem Frame einen 4-Byte-Tag gemäß IEEE 802.1Q hinzu, damit das Gegenüber weiß, zu welchem VLAN das Paket gehört.

• Einsatz: Uplinks zwischen Switches, Firewall-/Router-Verbindungen, Virtualisierungshosts
• Merksatz: Trunk = tagged – mehrere VLANs auf einem Port.

Technische Unterschiede auf einen Blick

Der wesentliche Unterschied liegt im Tagging: Ein Access Port sendet Frames untagged weiter – das angeschlossene Endgerät muss das VLAN nicht kennen. Ein Trunk Port versieht jeden Frame mit einem IEEE 802.1Q-Tag, damit Switch oder Firewall auf der Gegenseite die VLAN-Zugehörigkeit eindeutig erkennen. Während ein Access Port immer genau einem VLAN zugewiesen ist, transportiert ein Trunk Port mehrere VLANs gleichzeitig über dieselbe physische Leitung.

Einsatz in der Praxis

Access Ports verbinden Endgeräte – PCs, Drucker, IP-Kameras – direkt mit dem Netzwerk. Trunk Ports kommen überall dort zum Einsatz, wo mehrere VLANs gebündelt übertragen werden müssen: Switch-Uplinks, Firewall-Anbindungen und Virtualisierungshosts. Docusnap erkennt beide Port-Typen automatisch per SNMP/WMI – inklusive Trunk-Konfiguration und Tagged/Untagged-Zuordnung.

Schritt 3 – Inter-VLAN-Routing aktivieren

Damit Geräte aus verschiedenen VLANs miteinander kommunizieren können (z. B. Office-VLAN mit ERP-Server im Server-VLAN), brauchen Sie Inter-VLAN-Routing. Zwei gängige Varianten:

Layer-3-Switch mit SVI (Switched Virtual Interface): Der Switch erhält für jedes VLAN eine eigene virtuelle Schnittstelle – vergleichbar mit einem kleinen Router im Gerät. Ideal für kleine bis mittlere Netze.

Beispielkonfiguration:

interface Vlan10
ip address 10.0.10.1 255.255.255.0

Endgeräte in VLAN 10 nutzen 10.0.10.1 als Gateway.

Externe Firewall über Trunkleitung: Alle VLANs werden als getaggte Verbindungen zu einer dedizierten Firewall geführt. Vorteil: Zentrale Sicherheits- und Filterregeln an einer Stelle. Typisch für NextGen-Firewalls mit Deep-Packet-Inspection oder IDS/IPS.

Schritt 4 – Sicherheitshärtung & Monitoring

Ein VLAN ohne ergänzende Sicherheitsmaßnahmen ist wie eine Glastür ohne Schloss – sichtbar, aber leicht zu überwinden. Folgende Maßnahmen sind essenziell:

• ACLs (Access Control Lists): Sperren unnötige Ost-West-Verbindungen. Ein kompromittierter Client bleibt in seiner Zone eingeschlossen.
• DHCP Snooping & Dynamic ARP Inspection: Blockieren gefälschte DHCP-Server und manipulierte ARP-Antworten – verhindert IP-Übernahme und Man-in-the-Middle-Angriffe.
• VLAN 1 meiden: Das Default-VLAN 1 wird für Managementprotokolle (CDP, VTP, STP) genutzt. Benutzer-Traffic gehört nicht in VLAN 1 – Native-VLAN auf Trunks auf eine dedizierte, ungenutzte VLAN-ID umkonfigurieren.
• Syslog & NetFlow: Sammeln Traffic-Logs zentral und liefern verlässliche Daten für Audits, Kapazitätsplanung und forensische Analysen.

Schritt 5 – VLAN dokumentieren & laufend pflegen

Hier trennt sich in der Praxis die Theorie von der Realität. In kleineren Umgebungen mag eine manuell gepflegte Visio-Zeichnung noch ausreichen. In gewachsenen Netzen mit vielen Switches und Standorten – zumal unter NIS-2-Anforderungen – ist das schlicht nicht mehr leistbar.

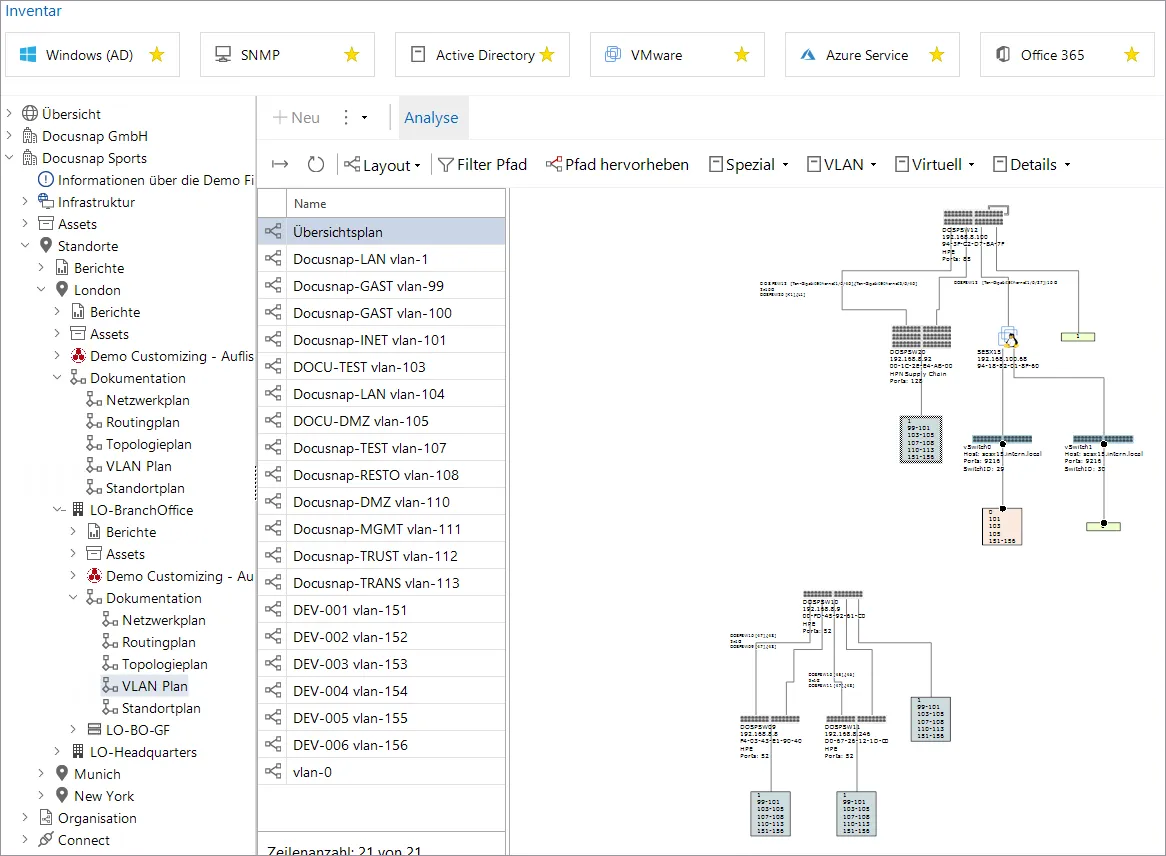

Docusnap als VLAN-Discovery-Tool übernimmt diesen Schritt automatisch – der Discovery-Scan liest alle Switch-Konfigurationen per SNMP/WMI aus:

• VLAN-IDs, Ports und Trunks werden automatisch per SNMP-Walk und Windows WMI inventarisiert
• VLAN-Pläne werden bei jedem Scan neu generiert und visualisiert
• Änderungen an der Switch-Konfiguration erscheinen sofort in der Dokumentation
• Tagged/Untagged-Informationen werden übersichtlich in Plänen abgebildet

Was ist der Unterschied zwischen VLAN und Subnetz?

Diese Frage taucht in der Praxis regelmäßig auf – und die Antwort liegt im OSI-Schichtenmodell:

• VLAN arbeitet auf Layer 2 (Datenverbindungsschicht): Es trennt Broadcast-Domänen logisch und isoliert Traffic auf Switch-Ebene. Geräte im selben VLAN kommunizieren direkt miteinander (Intra-VLAN-Kommunikation).
• Subnetz arbeitet auf Layer 3 (Netzwerkschicht): Es regelt die IP-Adressierung und ermöglicht die Kommunikation zwischen VLANs über Routing (Inter-VLAN-Kommunikation).

In der Praxis werden VLAN und Subnetz häufig gemeinsam eingesetzt: Jedes VLAN erhält ein eigenes IP-Subnetz (z. B. VLAN 10 → 10.0.10.0/24). Die beiden Konzepte ergänzen sich – sie ersetzen einander nicht.

Häufige Fehler beim VLAN-Netzwerk aufbauen

Endgerät landet im falschen Netz? Ursache: Port wurde vergessen zu taggen. Lösung: Port-Templates nutzen und Provisionierung automatisieren.

Doppelt vergebene VLAN-IDs? Auswirkung: Routing-Konflikte bei Standort-Vernetzung. Lösung: Globale ID-Matrix anlegen und vor Aktivierung prüfen.

Spanning Tree deaktiviert? Auswirkung: Layer-2-Schleifen erzeugen Broadcast-Stürme und können das gesamte Netz lahmlegen. Lösung: RSTP oder MSTP konsequent aktiviert lassen.

Jitter bei VoIP-Telefonie? Ursache: Voice-VLAN nicht getrennt oder QoS-Einstellungen fehlen. Lösung: Separate VLAN-ID für VoIP einrichten und DSCP-Markierung setzen.

Native-VLAN auf VLAN 1 belassen? Sicherheitsrisiko: VLAN-Hopping-Angriffe werden begünstigt. Lösung: Native-VLAN auf eine dedizierte, ungenutzte VLAN-ID umkonfigurieren.

Praxisbeispiel: Vom Netz-Chaos zur strukturierten Infrastruktur

Szenario A – Mittelständischer Maschinenbauer (150+ Geräte)

Produktion, Verwaltung und Kunden-WLAN laufen auf demselben Layer-2-Netz. Broadcast-Stürme verlangsamen das Netz nachts, ein Schadprogramm bewegt sich ungehindert lateral. Ein Audit steht bevor – die VLAN-Dokumentation ist 14 Monate alt und entspricht nicht mehr der realen Konfiguration.

Lösung: Sechs VLANs (Office 10, Produktion 20, CNC-Maschinen 30, VoIP 40, Management 50, Gäste 60), Layer-3-Routing über Core-Switch, Firewall-Regeln für Zonenübergänge. Docusnap inventarisiert die Switches per SNMP und erstellt automatisch aktuelle VLAN-Pläne – die vollständige IT-Inventarisierung aller Komponenten sorgt dafür, dass der Audit-Bericht in Stunden erstellt ist, nicht in Wochen.

Ergebnis: 95 % weniger Broadcast-Traffic, Malware kann sich nicht mehr lateral bewegen, DSGVO-Konformität ist dokumentiert nachweisbar.

Szenario B – IT-Dienstleister mit 12 Kunden-Netzwerken

Stellen Sie sich vor: Zwölf Kunden-Infrastrukturen, jede mit eigenen VLAN-Strukturen, unterschiedlichen Switches und Herstellern. Jede Änderung manuell nachpflegen? Kaum leistbar. Docusnap scannt alle Standorte automatisiert und hält die VLAN-Inventarisierung für jeden Kunden aktuell – ohne zusätzlichen Administrationsaufwand. Mehr dazu unter Netzwerk-Dokumentation mit Docusnap

‍
